面臨的挑戰
在乳制品行業，企業為了更高效地運營以保持競 爭力，需要在增加產量的同時降低成本，取得總體競 爭優勢。也有許多企業把生產方向轉移到附加值更高的特殊產品，但這也要求更高的質量標準（例如低脂、 無脂和高蛋白等）。為了生產這些差異化產品，工廠運 營必須采用更加嚴格一致的產品規范。奶粉生產過程通常使用多種干燥設備和蒸發器來經濟高效地干燥濃 縮液體中的水分。干燥機設備和蒸發器是乳制品加工行業內耗能最大的裝置。此過程的控制優化對降低成本并達到最終產品質量標準起到關鍵作用。
但客戶在生產過程卻面臨著以下挑戰 ：
◆ 干燥設備進料牛奶固形物含量不一致 ；
◆ 能源使用效率低 ；
◆ 含水率波動大 ；
◆ 需要平衡干燥設備和蒸發器之間的功率匹配等 ；
傳統的濃縮干燥控制都是由經驗豐富的老師傅， 在 OEM 設備提供商按照傳統 PID 的控制算法的基礎 上，根據經驗進行實時的工藝參數調節，既依賴人工 及操作經驗，質量指標和能耗也不穩定。因為傳統的 PID 控制只能解決線性的邏輯控制，但干燥和蒸發是 個大滯后的非線性過程，生產過程中會受到天氣、設備、 能源供應和人工經驗的干擾和制約，因此無法實現實 時最優控制策略和效果。
方法原理
為了解決類似存在多個干擾和影響因素的控制策略問題，我們引入了模型預測控制（MPC），因為 MPC 具備 ：
◆ 多變量輸入和多變量輸出 ；
◆ 預測控制 ；
◆ 直接在線模擬實驗室測量值 ；
◆ 清晰的動態模型 ；
◆限值（監測和預測未來限值）；
羅克韋爾自動化的 Pavilion? 是基于模型預測控制（MPC）算法結合流程工業制造場合的特點而研發 出來的一款軟件，除了支持傳統的線性建模，也是全 球第一套支持非線性建模技術的軟件，并擁有 30 余 年全球 160 多個項目的實踐經驗積累。它可以有效地 降低關鍵指標產品的波動變化，通過優化既有控制系 統的參數，減少人工干預，以盡可能接近標準上限（卡 邊效應）的方式進行過程運營（如圖一所示），從而使 企業獲得盡可能高的利潤。此方案還可提高現有設備 的使用率和產量，減少不合格產品和浪費，盡可能降 低產品的能耗，以及減少對人工經驗的依賴。最終實現：
◆ 降低產品質量不穩定性 ；
◆ 實現“工廠合規”；
◆ 實現過程受控 ；
◆ 提高收率和產能 - 在保持適當安全余量的同時，以更接近卡邊效應的方式運行 ；
圖一.卡邊效應圖解
解決方案

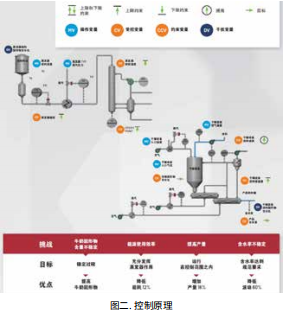

羅克韋爾自動化 MPC 和優化應用適用于每套設 備的具體配置和設定目標值。它結合使用干燥塔和蒸發器的平衡控制策略，構成一套集全方位變量控制和優化于一體的綜合性解決方案（如圖二）。與此同時實 施此雙效應用程序解決方案，有機會在蒸發器與干燥 塔之間實現熱能平衡，可取得最優能源使用效率和成本控制。
效果收益
干燥塔和蒸發器過程優化適用于單步和多步噴霧 干燥過程，快干設備以及流化床干燥。它將產品平均 水分控制在目標范圍內，同時降低整體水分波動。對 含水率的卡邊控制可以同時提高產品收率。此方案用 于解決由于干燥設備進料牛奶固形物含量不一致、含 水率波動大、需要平衡干燥塔和蒸發器之間的功率匹 配等問題，經驗證 MPC 平均投資回報都在 8-12 月， 并可實現 ：
◆ 提高產量達 10% ；
◆ 提高排氣相對濕度達 16% ；
◆ 減少能耗達 12% ；
◆ 減少不合格產品達 75% ；
◆ 減少含水率波動達 60% ；
◆ 提高干燥塔進料牛奶固形物的一致性 ；
總結
羅克韋爾自動化的 Pavilion 解決方案目前已證實 可應用的工藝涵蓋干燥，蒸發、濃縮、蒸餾、發酵等； 可應用的行業包括咖啡、乳制品、薯條、淀粉、蛋白粉、 貓砂、洗衣粉、糧食加工等。
* 以上效果和收益會因工藝和現場設備差異而有所不同
