食品機械

在此背景下，Bürkert提出了EDIP（高效產品集成平臺）工業 4.0 DIY平臺，該平臺可以讓用戶輕松地根據自身需求，在EDIP的網絡架構下，定制自己的系統，并通過中央控制網關ME43實現設備與PLC/DCS之間的以太網控制。

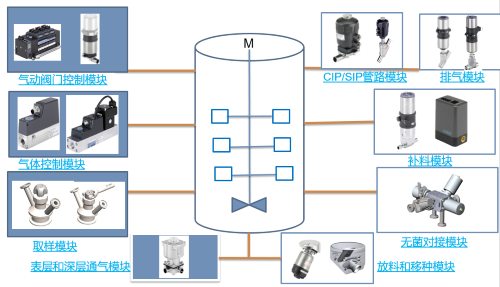

系統配置案例

應用：800L不銹鋼生物反應器

要求：全自動PROFINET I/O控制

具體配置如下:

氣動控制回路

采用表層和深層通氣，因此需要使用7路氣體控制回路，氣體類型分別是Air/O2/N2/CO2，使用7個高精度的氣體質量流量控制器MFC。

型號：8742/8746-MFC-büS

定義為：

MFC1/MFC2/MFC3/MFC4/MFC5/MFC6/MFC7

罐壓控制回路

由于需要精確維持罐內壓力0.1-0.5bar(g)，所以需要使用到1個高精度的氣動比例調節閥，該調節閥采用截止型閥體設計，配合獨特的Bürkert8694型定位器。

型號：8802(2301+8694)-büS

定義為：8694-01

夾套溫控回路

精確控制夾套溫度一般會采用冷熱板換，因此也需要2個高精度的氣動比例調節閥，分別調節蒸汽入口壓力和出水流量，同時該調節閥采用截止型閥體設計，配合獨特的Bürkert 8694型定位器。

型號：8802(2301+8694)-büS

定義為：8694-02/8694-03

氣動閥門控制回路

根據工藝的不同，每個罐子需要使用72位或96位左右的氣動閥島來實現控制管路氣動隔膜閥/角座閥/罐底閥等的集中控制。

您可添加更多所需回路

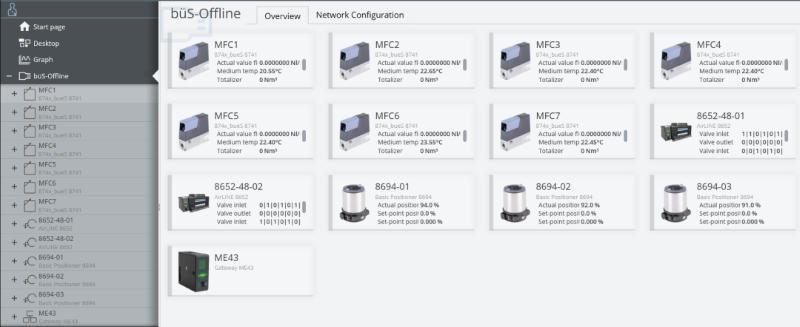

工程師可以根據上面的描述，在未收到貨的前提下，使用Bürkert Communicator軟件(正版免費)的離線模式(Offlinemode)，自己來設計DIY控制系統，同時GSDML的編程文件也可以根據自己喜好來命名，非常方便和靈活。

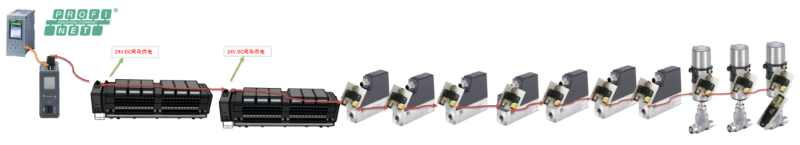

系統架構舉例

系統特點:

? 根據自己的需要DIY系統

? PROFINET I/O控制，只需要1個GSDML文件和1個IP地址

? ME43網關支持MRP/DLR-設備環網

? ME43支持設備診斷功能

? 系統高度靈活性，可自由配置，突破傳統4-20mA模塊限制

? Bürkert Communicator 軟件正版免費

Bürkert Communicator 軟件

EDIP的另一個重要組成部分是 Bürkert Communicator 軟件。該軟件可用于對所有Bürkert新一代產品進行配置、參數設置、診斷和服務。其采用圖形化設計語言，對于沒有編程零基礎的用戶，也非常方便上手。

以上內容，未經Bürkert授權不得引用。

更多Bürkert EDIP應用，歡迎與我們聯系咨詢。
