食品機械

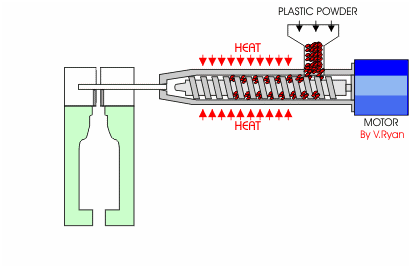

目前大部分吹瓶機都還是二步法吹瓶機，預熱、吹瓶成型，即必須先將塑料原料做成瓶胚，然后再進行吹制，現今一般常用的是PET材質的環(huán)保塑料。

預熱 將瓶坯（胚）通過紅外線高溫燈管照射，將瓶坯（胚）的壞（胚）體部分加熱軟化，為了保持瓶口形狀，瓶坯（胚）口是不需要加熱的，因此需要一定的冷卻裝置對其進行冷卻操作。

吹瓶成型 該階段是將已經預熱好的瓶坯（胚）放置到已經做好的吹模中，對其內進行高壓充氣。把瓶坯（胚）吹拉成所需的瓶子。

吹瓶機吹塑過程是一個雙向拉伸的過程，在此過程中，PET鏈呈雙向延伸、取向和排列，從而增加了瓶壁的機械性能，提高了拉伸、抗張、抗沖強度，并有很好的氣密性。雖然拉伸有助于提高強度，但也不能過分拉伸，要控制好拉伸吹脹比：徑向不要超過3.5～4.2，軸向不要超過2.8～3.1。瓶坯的壁厚不要超過4.5mm。

吹瓶是在玻璃化溫度和結晶溫度之間進行的，一般控制在90～120度之間。在此區(qū)間PET表現為高彈態(tài)，快速吹塑、冷卻定形后成為透明的瓶子。在一步法中，此溫度是由注塑過程中的冷卻時間長短決定的（如青木吹瓶機），所以要銜接好注—吹兩工位的關系。

吹塑過程：拉伸—一次吹—二次吹，三個動作的時間很短，但一定要配合好，特別是前兩步決定了料的總體分布，吹瓶質量的好壞。因此要調節(jié)好：拉伸起始時機、拉伸速度、預吹起始和結束時機，預吹氣壓力，預吹氣流量等，如有可能，最好能控制瓶坯總體的溫度分布，瓶坯內外壁的溫度梯度。

在快速吹塑、冷卻過程中，瓶壁內有誘導應力產生。對充氣飲料瓶來說，它可抗內壓，有好處，但對熱灌裝瓶來說就要保證在玻璃化溫度以上讓它充分釋放。
