碳中和道路上的助力者——克朗斯攜手 Ustersbacher 啤酒廠打造可持續發展的典范
來源: 克朗斯(Krones)集團作者: 克朗斯(Krones)集團時間:2021-09-25 09:47:16點擊:1724

2020 年 9 月 22 日, 在聯合國大會上, 中國首次向世界宣布中國碳達峰與碳中和的愿景——二氧化碳排放力爭于 2030 年前達到峰值,努力爭取 2060 年前實現碳中和。


宣言擲地有聲, 承諾彰顯責任。 可以預見, 實施可持續發展戰略, 大力發展循環經濟,將是今后企業發展的一大趨勢。


踐行可持續發展之路,克朗斯早已身動行遠。多年來,克朗斯大膽創新,用技術和產品攜手生產企業不斷實現綠色制造的夢想,探尋經濟收益的最大化。


啟程綠色之旅

2004 年

Ustersbacher 啤酒廠啟動 “品牌綠色之路” ,旨在打造保護環境的飲料生產流程。其措施包括在生產運營中采用統一的能源管理系統。


2005 年

該啤酒廠安裝了第一個屋頂光伏電站,并在隨后的幾年里持續擴建。如今,該系統的電力生產能力達到 1 兆瓦。


2010 年

該啤酒廠建立了一個以廢水為原料的試點沼氣廠,最初是為了降低水的 COD( 化學需氧量 )。此后,這套設備也用于發電,其目標是能源的自給自足。


 創新設想 :能源自給的啤酒廠

2011 年

2011 年,克朗斯公司幫助 Ustersbacher 首次完成了能源消耗清單及測算。


“如果想要大幅度降低二氧化碳排放,遠離石化能源,只有采用完整的閉環系統才是一條正確之路?!?/p>

——斯坦尼克 (Steinecker) Helmut Kammerloher 先生




Ustersbacher 的管理層也同意他的觀點。因此,這兩家公司共同努力,使 Helmut Kammerloher 的想法逐漸成為現實 :一個釀酒廠,始終保持較低且適宜產品的工藝溫度,熱能可以很容易地回收。借助一套中央蓄能系統,大量減少石化能源的使用,同時大幅度削減峰值用量。隨后幾年,兩家公司多年的合作最終促成了Brewnomic 系統的誕生。該解決方案的核心任務是實現啤酒廠的能源獨立,通過回收利用釀造過程中的廢棄物質來生產電力,實現自我供應,達到能源自給自足。換句話說,它的目的是將釀酒廠與發電站集于一身。


 2015 年

作為雙方合作的第一個項目,2015 年克朗斯對Ustersbacher 啤酒廠的糖化設備進行了升級改造。拆除了舊的煮沸鍋,安裝新的 ShakesBeer 糖化鍋以實現浸出糖化工藝。同時,還安裝了 EquiTherm 熱能回收系統,并將原有的熱水冷凝器改造成蒸汽冷凝器,為過濾麥汁加熱器提供熱源。在 EquiTherm 熱能回收系統中,通過麥汁冷卻器獲取大約 96℃的熱水,同樣存放在中央蓄能器中。借此,可以再利用作為糖化鍋的加熱能源。


“ 此后,我們的所有耗能設備幾乎都切換到低溫系統,這樣還能減少對產品品質的損害。唯一需要高溫的是麥汁煮沸和扎啤桶殺菌,兩者需要大約 130℃的高溫。在其它區域,所有的耗能設備都接入了中央低壓熱水蓄能器?!?/p>

——Helmut Kammerloher 先生




核心升級 :聯合供能系統和沼氣設備



2015 年

2015 年,Ustersbacher 啤酒廠決定安裝一臺熱電聯合供能系統(CHP)。根據克朗斯的建議,這套系統配置了更高溫度的單一熱流設計,大約 110℃。運行過程中, 84℃左右的熱水進入 CHP 系統,用來冷卻引擎,然后以 110℃的溫度流出 CHP 系統。如此的熱水溫度轉換帶來的優勢是顯而易見的。一方面,該系統可以直接將 110℃熱水供應給所需設備,以加熱介質。另一方面,在加熱過程中,又可以產生 84℃的熱水,再度回流到 CHP 系統作為補充。在低溫啤酒廠,這樣的熱水循環可以滿足大多數設備的需要。相比之下,一個常規的 CHP 系統通常輸送來自發電機冷卻裝置的大約 80℃的熱水,但這需要 70℃或者更低的回流溫度。實際上,啤酒廠基本不會有 70℃的排放熱水。此外,在啤酒廠中,常規的 CHP 系統通常利用高溫廢氣來協助加熱用水,這經常受到負載波動的影響。與眾不同的是,憑借特殊的循環管路設計以及較高的溫度供應能力,Ustersbach 啤酒廠的 CHP 系統能夠持續提供超過 90% 的高效率。此后,克朗斯還為 Ustersbacher 啤酒廠安裝了一臺低壓蓄能器,由CHP 系統(目前也由沼氣設備)持續提供 110℃的熱源。借助這種級聯儲能系統的結合, Ustersbacher 啤酒廠的 CHP 系統基本覆蓋了玻璃瓶生產線、CIP 設備和其它耗能設備的大部分熱能供應。




 2017 年

2017 年,Ustersbach 啤酒廠新建了糖化車間,全部采用了克朗斯斯坦尼克設備。


 “誰擁有智能先進的生產設備,誰就能釀造出更加優質的啤酒。并且我們已經證明這并非虛言 :2020 年,我們榮獲了德國農業協會頒發的聯邦榮譽獎——巴伐利亞最佳啤酒廠?!?nbsp;

——總經理 Stephanie Schmid 女士




2018 年

2018 年 當 灌 裝 設 備 改 造 納 入 日 程 時,Ustersbacher 啤酒廠再次選擇了克朗斯公司作為合作伙伴 :引進一臺新的 Modulfill HES 灌裝機,能力為每小時 5.5 萬瓶。為了實現更為嚴苛的安全衛生標準灌裝機還配備了一套非常高效的外部清洗裝置,一臺采用衛生型設計的產品分配器,以及可以整體沖洗的皇冠蓋封蓋機和免潤滑的升降氣缸。不論是 CIP 刷洗杯的送入還是探針與灌裝液位之間的調整,全部自動完成。機器操作人員還可以通過觸摸屏控制產品用水、工藝用風、無菌空氣、二氧化碳以及電能的消耗值。另外,這臺灌裝機還能在較高溫度下完成灌裝,以保證其能隨后并入 CHP 系統。




 2019 年

作為下一項任務,2019 年 Ustersbacher 啤酒廠以及來自斯坦尼克公司的專家開始著手改進原有的沼氣系統。根據克朗斯的建議,沼氣不僅要為 CHP 系統供能,還要供能給熱水鍋爐。然而當時,多余的沼氣皆被白白燃燒掉,因為啤酒廠還沒配置能夠處理和利用多余沼氣的系統。為此,克朗斯在基于 Botec F1 流程控制系統的基礎上開發出了沼氣控制系統,該系統能夠去除沼氣中的硫化物和殘留水分。與此同時,該啤酒廠還將廢酵母排入沼氣設備,借此進一步提高收益。


同年,克朗斯優化了洗瓶機內部的熱交換器,增加了流動偏轉和引導對流,進一步降低了這臺耗能設備的回流溫度。借此,可以將峰值時間的溫度從104℃降低到平均 90℃。降低回流溫度的控制也由Botec F1 完成,這同樣也改善了儲能單元內的熱分層。




2020 年

作為當前的最后一項任務,Ustersbacher 啤酒廠于 2020 年夏季安裝了一套克朗斯提供的二氧化碳回收裝置。這也是對可持續發展的另項投資 :該啤酒廠借此可以最大化利用現有的廢棄資源,即發酵過程中產生的二氧化碳。如果沒有回收裝置,這部分二氧化碳將作為廢氣排放到空氣中,而 Ustersbacher 啤酒廠卻因生產需要必須外購工業二氧化碳。


這套設備的回收能力為每小時 300 千克二氧化碳,每年最多可以節省 800 噸二氧化碳。Ustersbacher 啤酒廠將回收的二氧化碳用于啤酒和檸檬水的灌裝。此外,二氧化碳汽化時釋放的冷卻能量被送入中央制冷單元,從而減少了制冷裝置的電能消耗。此后,制冷裝置反過來使用二氧化碳進行二氧化碳液化,因為在閉環系統中,二氧化碳被認為是目前最環保的制冷劑。


下一步 :在制冷系統中增加能量回收

Ustersbacher 啤酒廠的下一個投資項目將是在制冷系統中增加能量回收。通過提高溫度,可以降低對制冷能力的需求,這將明顯改善工廠的性能系數(COP)。當然,這需要在更高的溫度下灌裝啤酒。通常情況下,清酒罐中成品啤酒的溫度大約為 0℃。這些啤酒在 6℃至 7℃進行冷灌裝。為了避免周轉箱中的低溫瓶因環境濕度出現冷凝,必須根據情況對其進行適當升溫處理。如果在啤酒過濾后前往常溫清酒罐的過程中,使用專門配置邏輯控制和流量計系統的熱交換器對啤酒進行升溫,相應的,水套冷卻水的溫度則從 14℃降到 6℃至 7℃。這樣,不僅可以取消暖瓶工序,而且水套冷水成為冰水,由此減少了制冷設備的負荷。




通常情況下,啤酒廠使用 3℃至 4℃的冰水,借此對發酵罐內 10℃至 14℃的啤酒進行噴淋降溫。在Ustersbach 啤酒廠,對于采用下層發酵的艾爾啤酒,只需要 6℃至 8℃的冰水溫度已經能夠滿足要求。這要歸功于 EquiTherm 系統實現的溫水平衡。通過較高的目標溫度,可以改善制冷設備的 COP 值,減少電能消耗。


效果顯而易見 :能源消耗大約降低 50%

“ 借助上述措施,Ustersbacher 啤酒廠進一步落實了斯坦尼克 Brewnomic 方案的創意。在我看來,Ustersbacher 啤酒廠就是可持續發展的典范。在某種程度上,這是因為它的業主家族最為看重的不是快速獲得投資回報,而是生產的可持續性。他們愿意等待更長一點時間,直到投資能夠收回成本。”

——Helmut Kammerloher 先生


Ustersbacher 啤酒廠基于各種提升效率的措施,其生產能耗比行業內的平均值低約 50%。

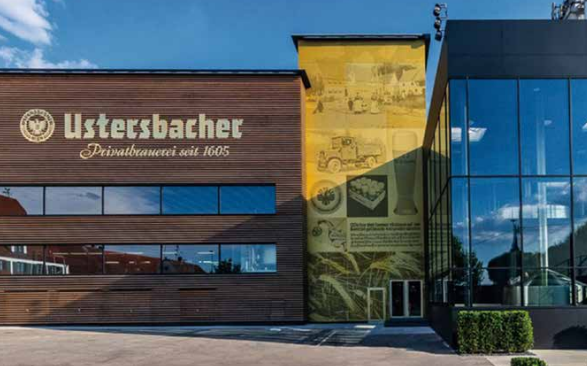

Ustersbacher 啤酒廠

Ustersbacher 是一家位于德國巴伐利亞的中型傳統啤酒企業 , 具有四百多年的歷史。自誕生之日起,旗下 Ustersbach 啤酒產品皆根據巴伐利亞 1516 年的純凈法而釀造,加上原材料全部精選于巴伐利亞,產品質量有口皆碑,屢獲德國質量金獎,并被授予全球GGA 產品標簽 ( 受保護的地理標志 ) 和 IFS 認證。時至今日,Ustersbacher 公司的發展愈加多元化,其生產的產品不僅包括十幾種不同的啤酒,業務還逐漸延伸到礦泉水和其他無酒精飲料領域。但無論時代如何變遷、消費趨勢如何流轉,“可持續發展”的經營理念始終印刻于 Ustersbacher 公司的前進之途,并為之行之不渝,造就一條與眾不同的生產“綠色之路”。這從該企業家族逐年對能源再生利用的強化投資可見一斑。
